D J 1 Z 型磁滞式电缆卷筒
产品详情:

工作原理
1、DJ1Z 型电缆卷筒主要由减速箱、磁滞式联轴器、卷线盘、集电器、制动式电动机、传感器及电气控制箱组成。采用磁滞式联轴器为同步差速机械,利用磁力偶合原理保证电缆卷线盘收放电缆的速度始终与移动设备同步。
2、其基本原理过程是这样的:收缆:由移动设备移动信号传递到电气控制箱,通过传感器检测为要求收缆,电机上制动器工作释放,同时控制电动机工作,通过磁滞联轴器传递到减速箱,将放大的力矩转动电缆卷线盘,达到收缆的目的。同时,通过磁滞联轴器的作用,使电动机的转速与移动设备之间的转速差,在磁滞联轴器内产生滑差,达到电缆线的收卷速度与设备移动速度同步。需要说明的是,通过调整联轴器磁块与扼磁板间的距离,可调整电缆卷筒的收卷力矩大小。放缆:通过移动设备移动信号传递到电气控制箱,通过传感器检测为要求放缆,则控制电动机不工作,同时电机上制动器不释放,使卷线盘有一定的锁紧力(但不完全锁紧)。电缆通过移动设备的移动将电缆线从卷线盘上拉出。

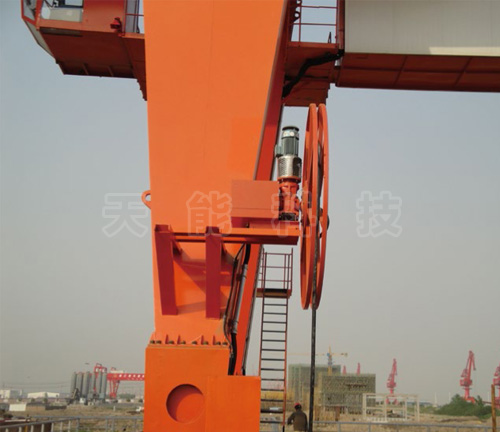

3、DJ1Z 型磁滞式电缆卷筒广泛使用于港口门座起重机、集装箱式起重机、装船机、卸船机、大型龙门式起重机、塔式起重机等重型机械设备的供电,是DJ1C 型磁滞式的升级产品,只需采用一只电动机,具有安装简单,使用维护方便等特点。
4、单环的额定电流可达800 安培。
5、额定工作电压可达10KV。

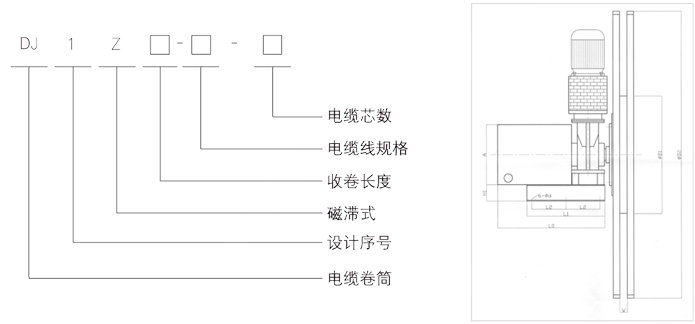

型号说明



外形尺寸表


电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。它广泛应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备。起重电磁铁是内部带有铁芯的、利用通有电流的线圈使其像磁铁一样具有磁性的装置叫做电磁铁(electromagnet)。铁芯要用容易磁化。这样的电磁铁在通电时有磁性,断电后就随之消失。电磁铁在日常生活中有广泛的应用。电磁铁的发明也使发电机的功率得到了很大的提高。
